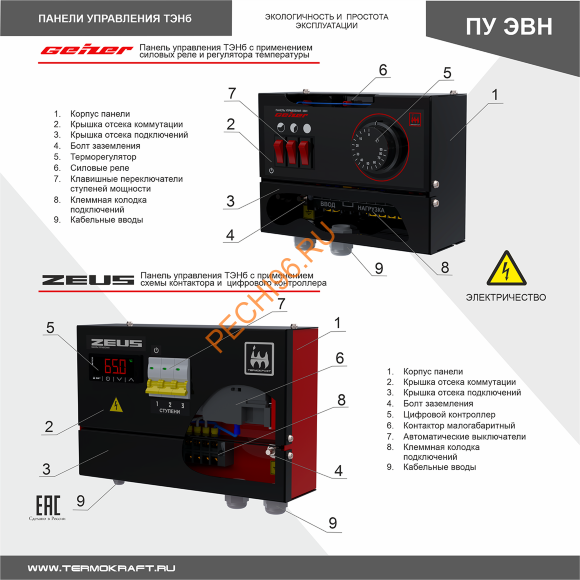

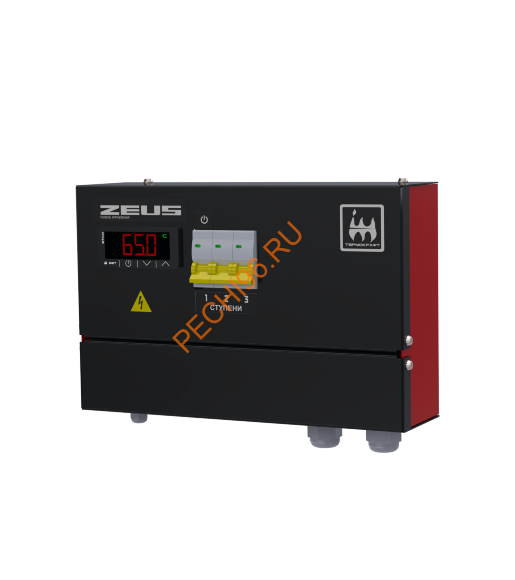

Панель управления электротэнами ПУЭ-6 6 кВт

Панель управления электроводонагревателем (ПУЭ) предназначена для управления электронагревателями мощностью от 6 до 12кВт, применяемых в системах отопления жилых и производственных помещений. Панель управления ПУЭ-6 предназначена для работы в однофазной сети переменного тока напряжением 220В с частотой 50Гц, при мощности нагрузки не более 6кВт. номинальное напряжение между нулем и питающей фазой 220В ± 10%, т.е. от 200В до 240В.

Панели управления ПУЭ-9 и ПУЭ-12 предназначены для работы в 3-х фазных сетях переменного тока напряжением 380В, частотой 50 Гц. Номинальное напряжение между нулем и каждой фазой 220В ± 10%, т.е. от 200В до 240В. Для этого необходимо установить перемычку между всеми фазами со стороны подводящего кабеля.

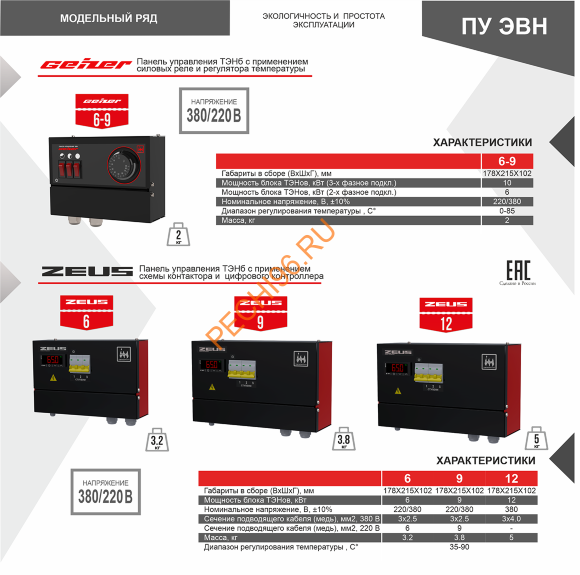

Панели управления рассчитаны на управление электроводонагревателем с рабочим напряжением 380В, мощностью 6, 9 и 12кВт соответственно, имеющим одну группу ТЭН, включенных по схеме «звезда». Корпус панели управления имеет степень защиты IP20 по ГОСТ14264-80.

Панель управления обеспечивает:

• поддержание заданной температуры теплоносителя на подаче из электроводонагревателя в диапазоне от 35°С до 90°С.
• регулирование мощности нагрева, т.е. разделяет мощность блока электронагревателя (ТЭНа) на 3 ступени равной мощности.
• отключение электроводонагревателя при перегрузке и коротком замыкании в нагрузке.

Панель управления предназначена для работы в следующих условиях:

• рабочая температура окружающей среды от +1°С до +30°С;
• относительная влажность воздуха до 80% при t=30°С;
• окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию и не насыщенная токопроводящей пылью и водяными парами.
• рабочее положение в пространстве – вертикальное.
